صمام إيقاف شفة الفولاذ المقاوم للصدأ J41W-16P

اتصل بنا

المزايا والخصائص الهيكلية

1. تم تصميم المنتج وتصنيعه وفقًا للمعايير الوطنية GB 12235، مع هيكل معقول، وختم موثوق، وأداء، وشكل جميل.
2. صمام رفرف، سطح ختم مقعد الصمام مصنوع من الحديد أو الأقمار الصناعية (إيلي) مصنوع من لحام سبائك الكوبالت، مقاوم للتآكل، درجة حرارة عالية، تآكل، أداء مضاد للتآكل، عمر طويل.
3. يتم إخماد الجذع ومعالجة النيتروجين بمقاومة جيدة للتآكل ومقاومة الخدش.
4. يمكن استخدامها مع مجموعة متنوعة من فلنجات الأنابيب القياسية وأنواع أسطح ختم الفلنجة لتلبية احتياجات المشروع المختلفة ومتطلبات المستخدم.
5. يمكن أن يعتمد تنوع مواد الجسم والتعبئة والحشية على ظروف العمل الفعلية أو أن يطلب المستخدم خيارًا معقولاً، ويمكن تطبيقه مع جميع أنواع الضغط ودرجة الحرارة والظروف المتوسطة.
6. مختومة بوصلة لولبية لإغلاق المقعد الخلفي أو الجسم المصنوع من لحام الفولاذ المقاوم للصدأ، والختم والاستبدال الموثوق للقذف بطريقة مريحة وفعالة بدون توقف لا يؤثر على تشغيل النظام.

المعايير والقواعد

التصميم والتصنيع	طول الهيكل	تصنيف درجة حرارة الضغط	ربط شفة	الاختبار والتفتيش
غيغابايت 12235	غيغابايت 12221	غيغابايت 12224	جي بي/تي 79/82~1994 غيغابايت 9113 زئبق 20592-20635	جي بي/تي 9092-1999 غيغابايت 13927

مادة المكونات الرئيسية

الاسم	مادة
الجسم/غطاء محرك السيارة	CF8	CF3	CF8M	CF3M	WCB	إل سي بي	مرحاض6	WC9	ج5
إسفين	CF8	CF3	CF8M	CF3M	WCB	إل سي بي	مرحاض6	WC9	ج5
الجذعية	F304	F304ل	F316	F316L	2CR13	F304	F304	F304	F304
الجذعية Nut	برونز الألومنيوم
التعبئة	PTFE/الجرافيت المرن				الجرافيت
طوقا	PTFE/حصيرة لف معدنية				الجرافيت
الغدة	CF8	CF3	CF8M	CF3M	WCB	إل سي بي	مرحاض6	WC9	ج5
بولت					35CrMoA
الجوز	الفولاذ المقاوم للصدأ				45、35CrMoA
عقارب	الفولاذ المقاوم للصدأ Cast Steel

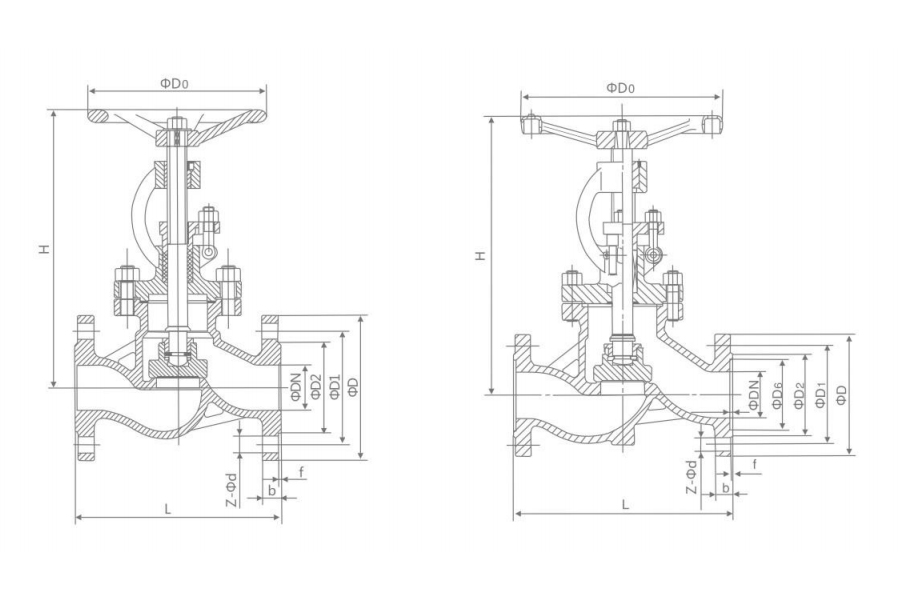

البعد الخارجي والاتصال الرئيسي

PN (ميغاباسكال)	دN (مم)	الحجم (مم)										جهاز كهربائي نموذج	سُمك الجدار
PN (ميغاباسكال)	دN (مم)	L	D	د1	د2	د6	ب-و	f2	Z-Φd	ح	د0	جهاز كهربائي نموذج	سُمك الجدار
1.6	10	130	90	60	40		16-2		4-φ14	198	120		6.4
	15	130	95	65	45		16-2		4-φ14	218	120		6.4
	20	150	105	75	55		18-2		4-φ14	230	140		6.4
	25	160	115	85	65		18-2		4-φ14	240	160		6.4
	32	180	140	100	78		18-2		4-φ18	250	180		6.4
	40	200	150	110	85		18-3		4-φ18	262	200		6.4
	50	230	165	125	100		18-3		4-φ18	280	240	DZW10A	7.9
	65	290	185	145	120		18-3		8-φ18	327	280	DZW10A	11
	80	310	200	160	135		20-3		8-φ18	355	280	DZW10A	11.5
	100	350	220	180	155		20-3		8-φ18	415	320	DZW15A	12.5
	125	400	250	210	185		22-3		8-φ18	460	360	DZW20A	13
	150	480	285	240	210		22-3		8-φ22	510	400	DZW30A	13.5
	200	600	340	295	265		24-3		12-φ22	588	400	DZW45A	15
	250	650	405	355	320		26-3		12-φ26	725	450	DZW60A	16
	300	750	460	410	375		28-4		12-φ26	925	500	DZW90	18
	350	850	520	470	435		30-4		16-φ26	1030	600	DZW120	19
	400	950	580	525	485		32-4		16-φ30	1170	700	DZW180	21
	450	1050	640	585	545		40-4		20-φ30	1220	800	DZW180	21.5
	500	1150	715	650	608		44-4		20-φ33	1410	900	DZW250	22
	600	1350	840	770	718		54-5		20-φ36	1610	1000	DZW350	25
