| مادة الجسم | الحديد الزهر عقيدية |
| نموذج | HC41X-16Q |
| المواصفات | DN40-600 |
| الضغط الاسمي | 1.0/1.6/2.5 ميجا باسكال |
| درجة حرارة التشغيل | 0-80 درجة مئوية |
| الوسائط القابلة للتطبيق | الماء |
| معايير التصميم | جيجابايت/24924-2011 |
نظرة عامة على المنتج
يشير صمام الفحص الصامت إلى صمام يعتمد على تدفق الوسط نفسه لفتح وإغلاق قرص الصمام تلقائيًا لمنع التدفق العكسي للوسيط. ويسمى أيضًا صمام الفحص، والصمام أحادي الاتجاه، وصمام فحص كاتم الصوت، وصمام التدفق المعاكس، وصمام الضغط الخلفي. . وتتمثل وظيفتها الرئيسية في منع التدفق الخلفي للوسيط، ومنع الدوران العكسي للمضخة ومحرك القيادة، وتحرير وسط الحاوية. ويمكن استخدامه أيضًا في خطوط الأنابيب التي تغذي الأنظمة المساعدة حيث قد يرتفع الضغط فوق ضغط النظام. تستخدم بشكل رئيسي لخطوط الأنابيب النقية والصناعية وحماية البيئة ومعالجة المياه وإمدادات المياه في المباني الشاهقة وخطوط أنابيب الصرف الصحي لمنع التدفق العكسي للوسائط.
ميزات المنتج
يتم توجيه قرص الصمام بواسطة المحور المركزي عند طرفي المدخل والمخرج، ويتم الفتح والإغلاق بمرونة، ويمكن تثبيته أفقيًا أو رأسيًا. قرص الصمام محمل بنابض، وإغلاقه السريع يمكن أن يقلل بشكل فعال من ضغط المطرقة المائية، مع أداء إغلاق جيد وعدم وجود ضوضاء عند الإغلاق. مقاومة للاهتراء وعمر خدمة طويل.

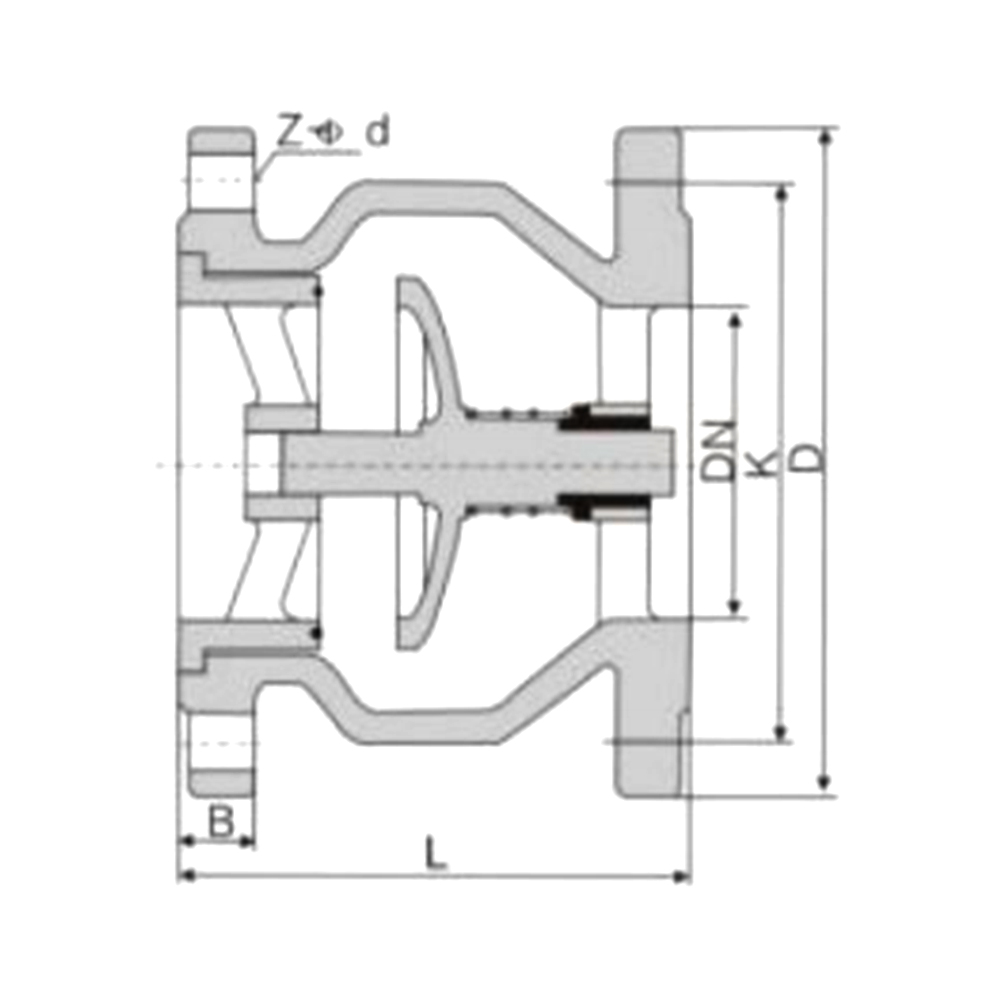

مواد الأجزاء الرئيسية
| الرقم التسلسلي | الجزء الرئيسي | مادة |
| 1 | جسم الصمام | كيو تي 450 |
| 2 | حلقة الصمام | كيو تي 450 |
| 3 | القرص | التجمعات المطاطية |
| 4 | الربيع | الفولاذ المقاوم للصدأ |
| 5 | الجذعية | 2CR13 |
المعلمات التقنية للمنتج
| المواصفات (الاسم المميز) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| طول الصمام (مم) | 120 | 132 | 150 | 162 | 188 | 207 | 253 | 278 | 310 | 350 | 390 |
ضغط الاختبار (ميجا باسكال) | السكن | 1.5-2.4 |
| ختم | 1.1-1.76 |
| الضغط الاسمي (ميغاباسكال) | 1.0-1.6 |
| درجة الحرارة المطبقة | 0-80 درجة مئوية |
| الوسائط القابلة للتطبيق | الماء والسوائل ضعيفة التآكل |
