صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q

الصفحة الرئيسية / المنتجات / صمام حديد الدكتايل / صمام فحص حديد الدكتايل / صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q
  • صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q
  • صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q
  • صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q
  • صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q
  • صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q

صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q

تُستخدم صمامات فحص الكرة لمنع التدفق العكسي لوسائط السوائل ويتم تثبيتها عادةً في أنظمة خطوط الأنابيب لضمان تدفق السوائل في اتجاه واحد فقط ومنع ضغط خط الأنابيب من التدفق للخلف. المكون الرئيسي لصمام فحص الكرة هو الكرة، والتي يمكن أن تدور بحرية داخل الصمام. عادة ما يكون ختم أحد طرفي الكرة على اتصال وثيق بحلقة الختم الخاصة بمقعد الصمام لضمان عدم وجود تسرب عند إغلاق الصمام. عندما يكون وسط السائل طبيعيًا على طول خط الأنابيب، عند التدفق، يتم دفع الكرة بواسطة ضغط السائل، مما يتسبب في فصل الكرة عن حلقة الختم الخاصة بمقعد الصمام. يظل الصمام مفتوحًا ويمكن للسائل أن يتدفق بحرية. ومع ذلك، بمجرد أن يحاول السائل التدفق للخلف، فإن وزن الكرة وضغط الوسط سوف يتسببان في دوران الكرة تلقائيًا حتى يتم تركيب حلقة الختم الخاصة بمقعد الصمام على سطح نهاية الختم للكرة بإحكام، وبالتالي منع الوسط من التدفق للخلف. بهذه الطريقة، يتم إغلاق صمام فحص الكرة تلقائيًا، مما يمنع التدفق العكسي للوسط.

  • صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q
  • صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q
  • صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q
  • صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q
  • صمام فحص من نوع الكرة الدوارة المنزلقة HQ41X-16Q
اتصل بنا

قبلV：صمام فحص الإغلاق البطيء 300X-16Qالتالي：صمام فحص القرص المطاطي H44X-16Q
الوصف

مادة الجسم

الحديد الزهر عقيدية

نموذج

HQ41X-16Q

المواصفات

DN50-300

الضغط الاسمي

1.0/1.6/2.5 ميجا باسكال

درجة حرارة التشغيل

0-80 درجة مئوية

الوسائط القابلة للتطبيق

الماء

معايير التصميم

جيجابايت/24924-2016


نظرة عامة على المنتج

يستخدم صمام فحص الكرة كرة دوارة مغطاة بالمطاط كقرص الصمام. تحت تأثير الوسط، يمكن أن يتدحرج لأعلى ولأسفل على الشريحة المدمجة في جسم الصمام لفتح أو إغلاق الصمام. لديها أداء ختم جيد ولا تنتج مطرقة مائية. يعتمد جسم الصمام قناة تدفق مياه كاملة، مع معدل تدفق كبير ومقاومة صغيرة. فقدان الرأس أقل بنسبة 50% من النوع المتأرجح. يمكن تثبيته أفقيًا أو رأسيًا. يمكن استخدامه في الماء البارد، الماء الساخن، وشبكات أنابيب الصرف الصحي الصناعية والمنزلية، وهو أكثر ملاءمة لمضخات الصرف الصحي الغاطسة. درجة الحرارة 0-80 درجة مئوية. يمكن تركيبه عند مخرج المياه لمضخة المياه لمنع التدفق العكسي والمطرقة المائية من إتلاف المضخة.

ميزات المنتج

1. يغلق قرص الصمام بسرعة ويكون ضغط المطرقة المائية صغيرًا؛

2. يمكن استخدام كل من خطوط الأنابيب الأفقية والعمودية وسهلة التركيب.

3. قناة التدفق سلسة ومقاومة السوائل صغيرة.

4. عمل حساس وأداء ختم جيد.

5. شوط قرص الصمام قصير وتأثير إغلاق الصمام صغير.

6. الهيكل العام، مظهر بسيط وصغير الحجم وجميل.

7. عمر خدمة طويل وموثوقية عالية.


مواد الأجزاء الرئيسية

الرقم التسلسلي

الجزء الرئيسي

مادة

1

جسم الصمام

كيو تي 450

2

الكرة

التجمعات المطاطية

3

بونيه

كيو تي 450

4

الأختام

مطاط النتريل

5

السحابات

قياسي

المعلمات التقنية للمنتج

المواصفات (الاسم المميز) 50 65 80 100 125 150
طول الصمام (مم) 204 217 240 290 328 395
ارتفاع الصمام (مم) 184 210 245 280 335 360
ضغط الاختبار
(ميجا باسكال) 		السكن 1.5-2.4
ختم 1.1-1.76
الضغط الاسمي (ميغاباسكال) 1.0-1.6
درجة الحرارة المطبقة 0-80 درجة مئوية
الوسائط القابلة للتطبيق الماء والسوائل ضعيفة التآكل

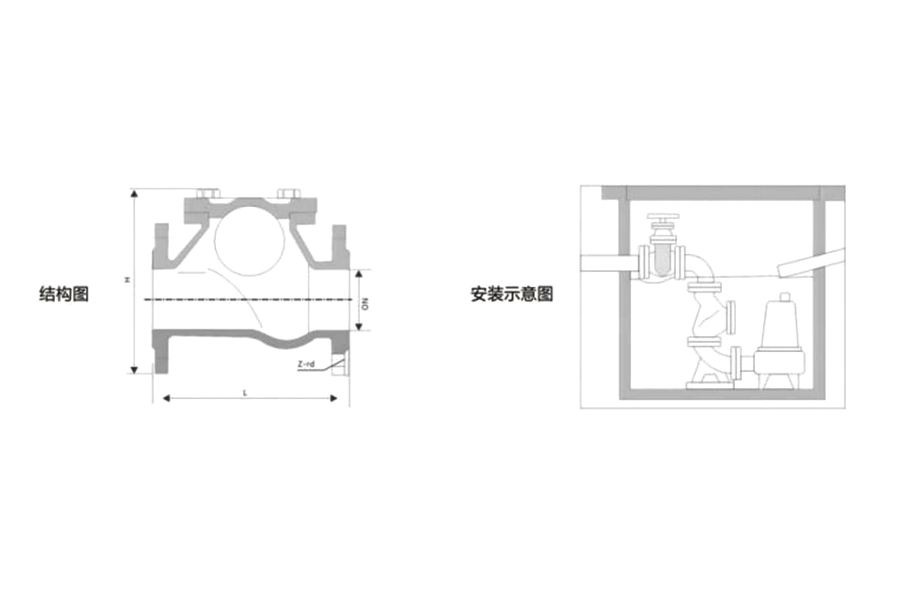

مخطط التثبيت
