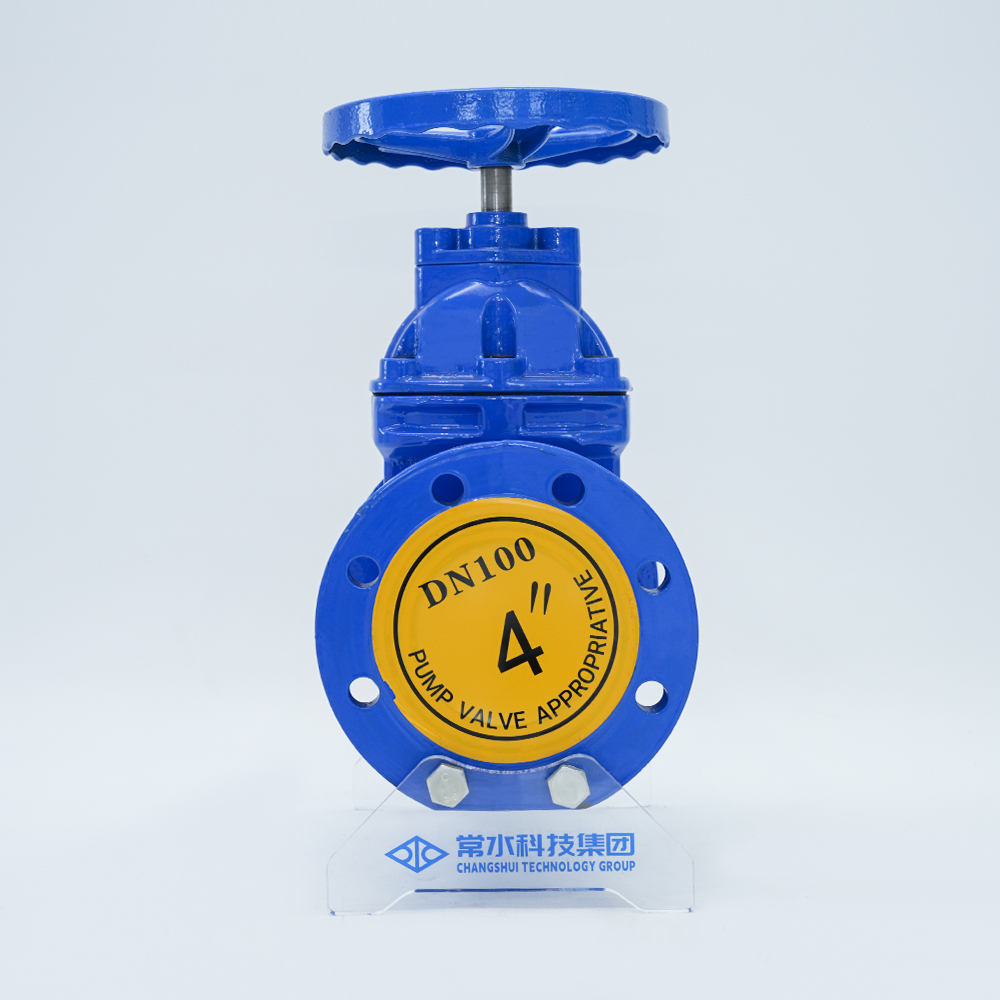

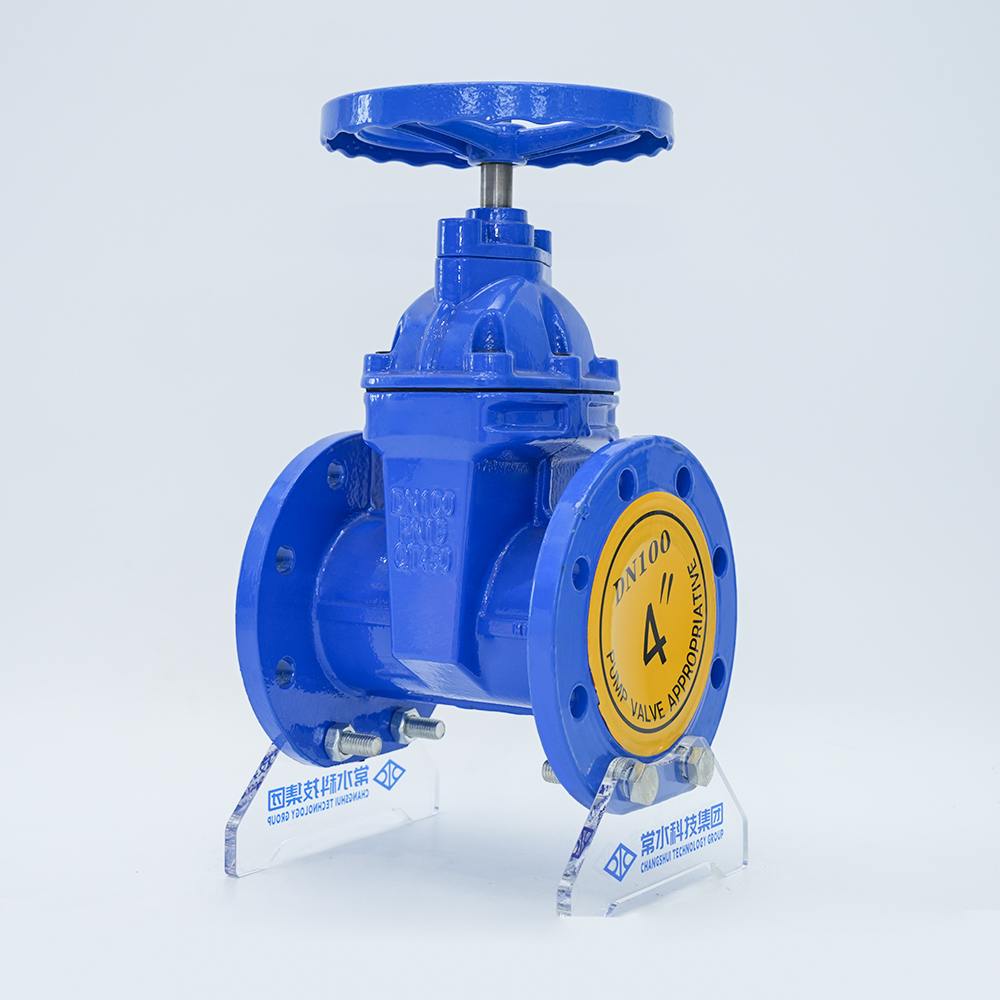

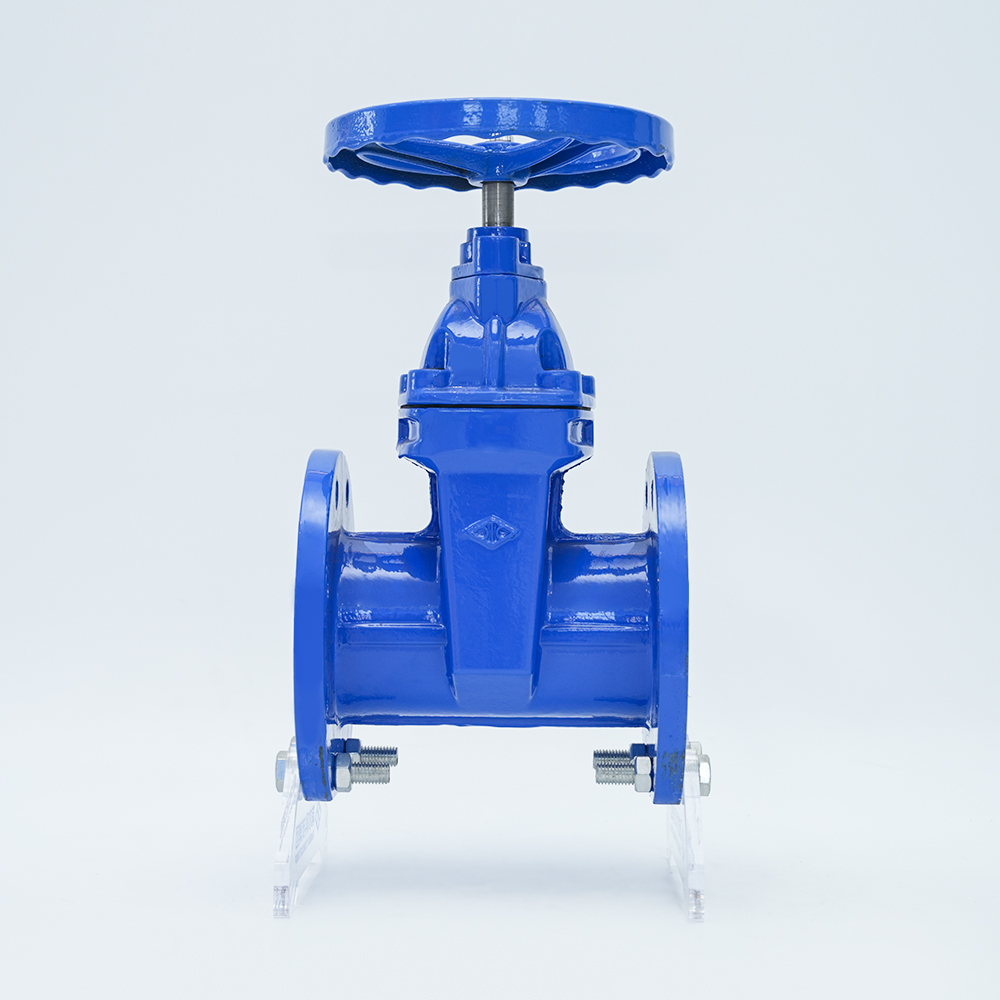

صمام بوابة الختم الناعم ذو الجذع الداكن Z45X-16Q

مادة الجسم

الحديد الزهر عقيدية

نموذج

Z45X-16Q

المواصفات

DN50-1200

الضغط الاسمي

1.0/1.6/2.5 ميجا باسكال

درجة حرارة التشغيل

0-80 درجة مئوية

الوسائط القابلة للتطبيق

الماء

معايير التصميم

جيجابايت/24924-2016

الحجم الاسمي

40/1000

مم

الضغط الاسمي

1.0

1.6

الآلام والكروب الذهنية

ضغط الاختبار

اختبار القوة

الماء

1.5

الماء

2.4

اختبار الختم

1.1

1.76

اختبار ختم الهواء

0.6

0.6

درجة الحرارة المطبقة

0-80 درجة مئوية

الوسائط القابلة للتطبيق

الماء والنفط وغيرها

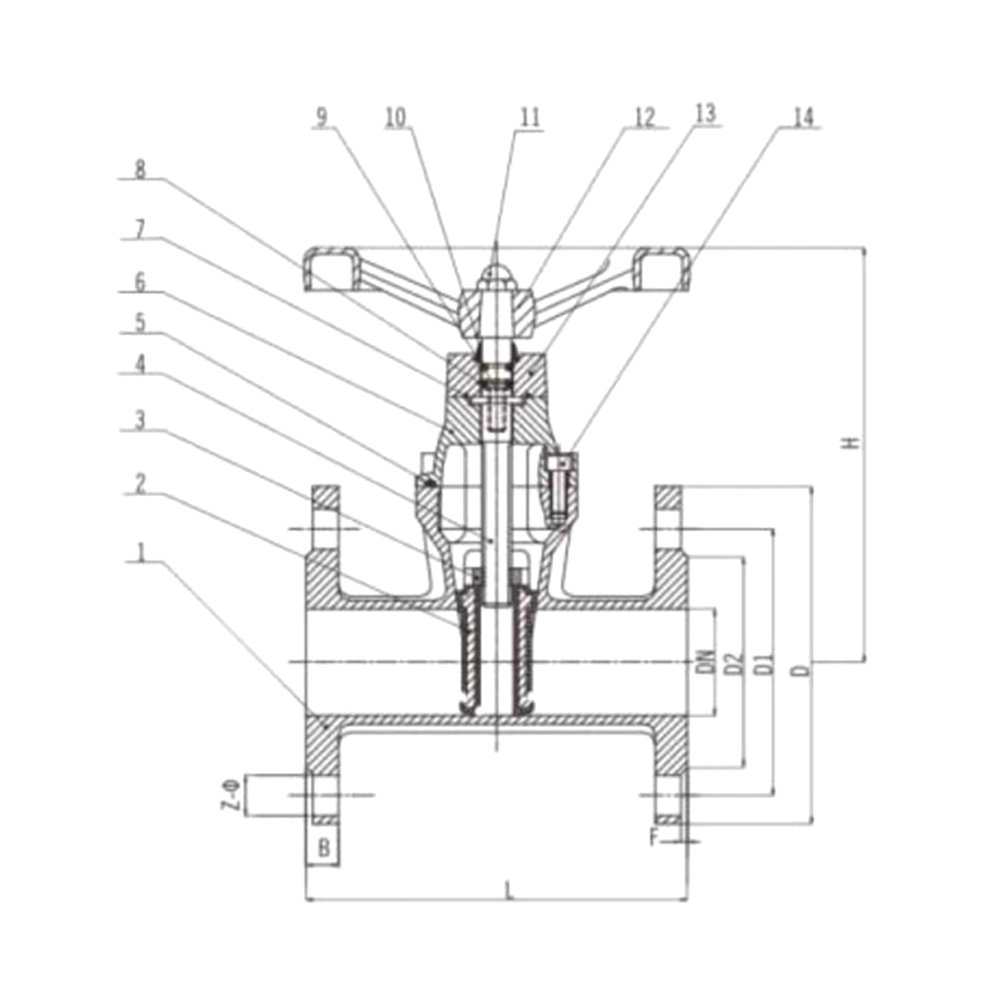

الرقم التسلسلي

الاسم

مادة

1

جسم الصمام

كيو تي 450

2

لوحة صمام

كيو تي 450-نبر

3

الجوز الجذعية

كيو تي 450

4

الجذعية

20جr13

5

الأختام شفة متوسطة

نبر

6

بونيه

كيو تي 450

7

حلقات O

نبر

8

حلقات O

نبر

9

مسامير غاطسة

35 #

10

سترة الغبار

نبر

11

مسامير رأس الحديقة

35 #

12

عقارب

كيو تي 405

13

الغدة

كيو تي 450

14

مسامير غاطسة

35 #

الاسم المميز

ل

د

د1

د2

ج

ف

Z-ف

ح

40

165

150

110

84

19

3

4-ف19

240

50

178

165

125

99

19

3

4-ف19

240

65

190

185

145

118

19

3

4-ف19

260

80

203

200

160

132

19

3

8-ف19

275

100

229

220

180

156

19

3

8-ف19

380

125

254

250

210

184

19

3

8-ف19

410

150

267

285

240

211

19

3

8-ف23

435

200

292

340

295

266

20

3

8-ف23

630

250

330

395

350

319

22

3

12-ف23

645

300

356

445

400

370

24.5

4

12-ف23

697

350

381

505

460

429

24.5

4

16-ف23

802

400

406

565

515

480

24.5

4

16-ف28

842

450

432

615

565

530

25.5

4

20-ف28

1060

500

457

670

620

583

26.5

4

20-ف28

1170

600

508

780

725

682

30

5

20-ف31

1300

700

610

895

840

794

32.5

5

24-ف31

1550

800

660

1015

950

901

35

5

24-ف34

1750

900

711

1115

1050

1001

37.5

5

28-ف34

1950

1000

811

1230

1160

1112

40

5

28-ف37

2170

الاسم المميز

ل

د

د1

د2

ج

ف

Z-ف

ح

40

165

150

110

84

19

3

4-ف19

240

50

178

165

125

99

19

3

4-ف19

240

65

190

185

145

118

19

3

4-ف19

260

80

203

200

160

132

19

3

8-ف19

275

100

229

220

180

156

19

3

8-ف19

380

125

254

250

210

184

19

3

8-ف19

410

150

267

285

240

211

19

3

8-ف23

435

200

292

340

295

266

20

3

12-ف23

630

250

330

405

355

319

22

3

12-ف28

645

300

356

460

410

370

24.5

4

12-ف28

697

350

381

520

470

429

26.5

4

16-ف28

802

400

406

580

525

480

28

4

16-ف31

842

450

432

640

585

548

30

4

20-ف31

1060

500

457

715

650

609

31.5

4

20-ف34

1170

600

508

840

770

720

36

5

20-ف37

1300

700

610

910

840

794

39.5

5

24-ف37

1550

800

660

1025

950

901

43

5

24-F40

1750

900

711

1125

1050

1001

46.5

5

28-f40

1950

1000

811

1255

1170

1112

50

5

28- ф43

2170
