| مادة الجسم | الحديد الزهر عقيدية |
| نموذج | Z41X-16Q |
| المواصفات | DN40-1000 |
| الضغط الاسمي | 1.0/1.6/2.5 ميجا باسكال |
| درجة حرارة التشغيل | 0-80 درجة مئوية |
| الوسائط القابلة للتطبيق | الماء |
| معايير التصميم | جيجابايت/24924-2016 |

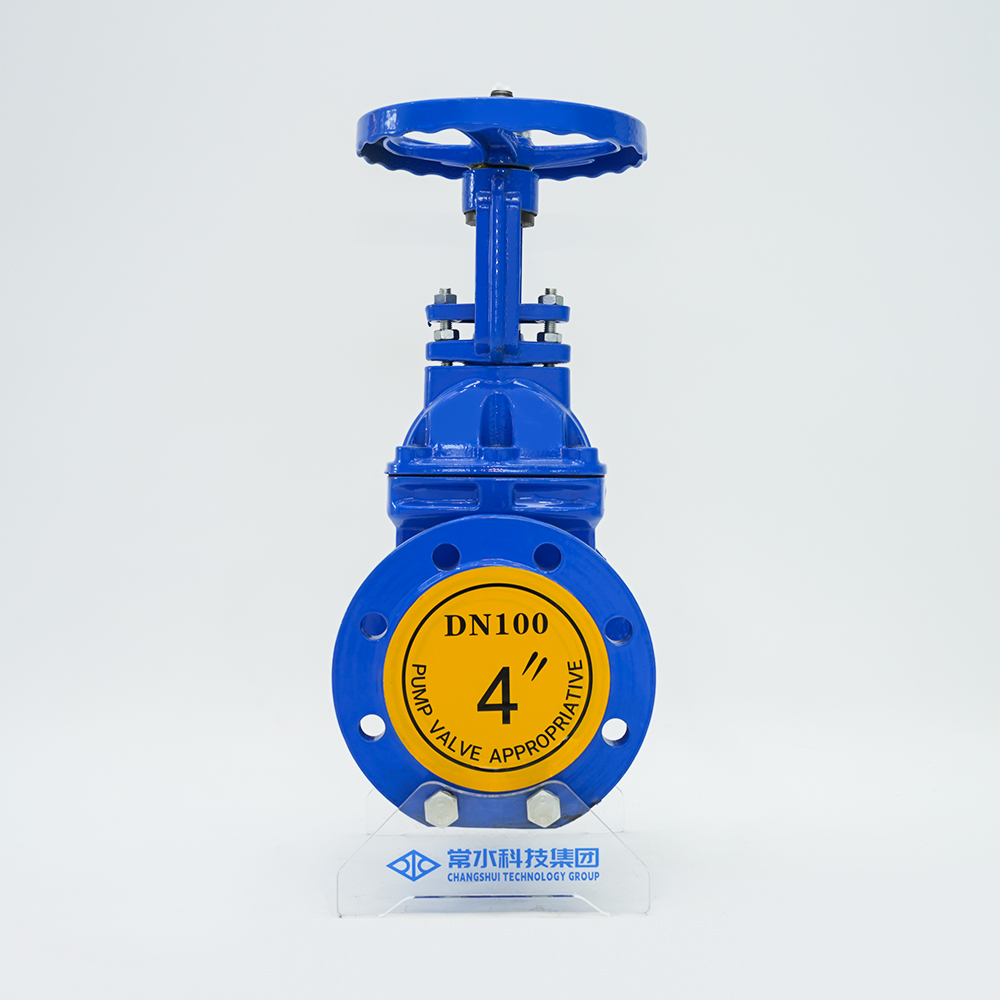

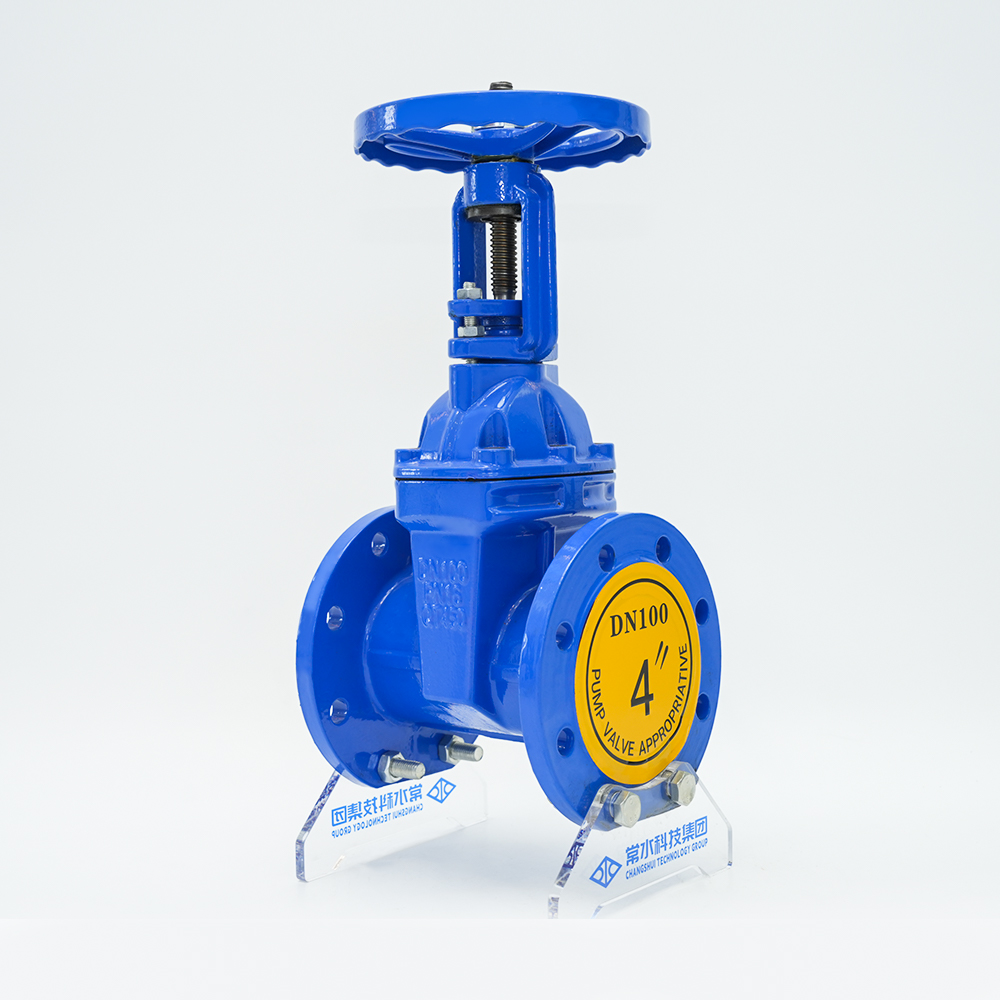

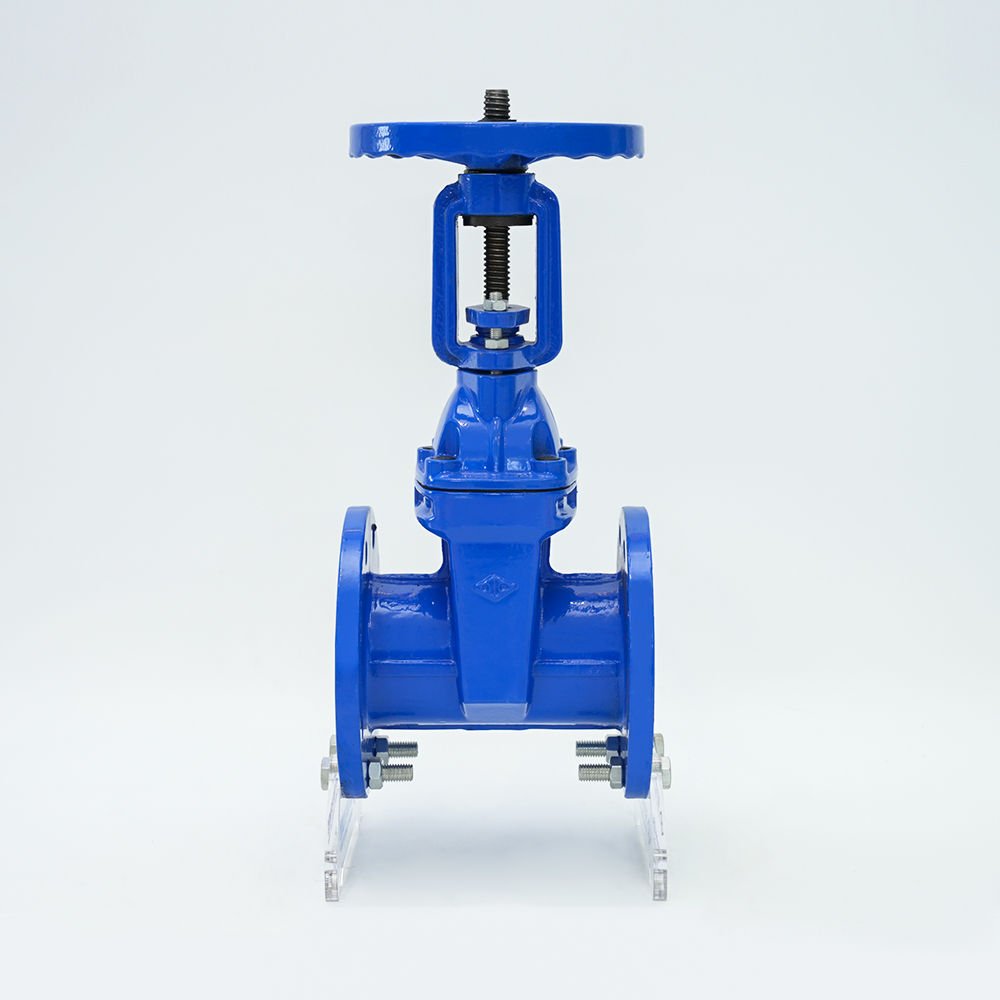

نظرة عامة على المنتج
يعتمد صمام البوابة الجذعية الصاعدة ذات الشفة هيكل ساق الصمام الخارجي، ويدور ساق الصمام ويتحرك محوريًا. تتحرك البوابة لأعلى ولأسفل مع فتح وإغلاق ساق الصمام، ويمكن ملاحظة فتح الصمام مباشرة. يستخدم على نطاق واسع في مشاريع خطوط الأنابيب مثل إمدادات المياه والصرف الصحي، والحماية من الحرائق، وتكييف الهواء، ومعالجة المياه، والإدارة البلدية، وبناء السفن، والطاقة الكهربائية، والبناء، والمواد الغذائية لنقل خطوط أنابيب السوائل كمائع تحكم.
الميزات
1. مقاومة السوائل صغيرة، وسطح الختم أقل تآكلًا وتآكلًا بواسطة الوسط.
2. يتطلب الفتح والإغلاق جهدًا أقل.
3. لا يتم تقييد اتجاه تدفق الوسط، ولا يتم إزعاج التدفق، ولا يتم تقليل الضغط.
4. شكل بسيط، طول هيكلي قصير، عملية تصنيع جيدة، ونطاق تطبيق واسع.
ميزات المنتج
| الضغط الاسمي: 1.0-2.5MPa | الاسم المميز: 50-1200 |
| درجة حرارة التشغيل: 0-80 درجة مئوية | الوسط المطبق: نظيف/مياه الصرف الصحي، زيت |
| معيار الشفة: GB/T17241-98 | الطول القياسي: GB12221-89 |

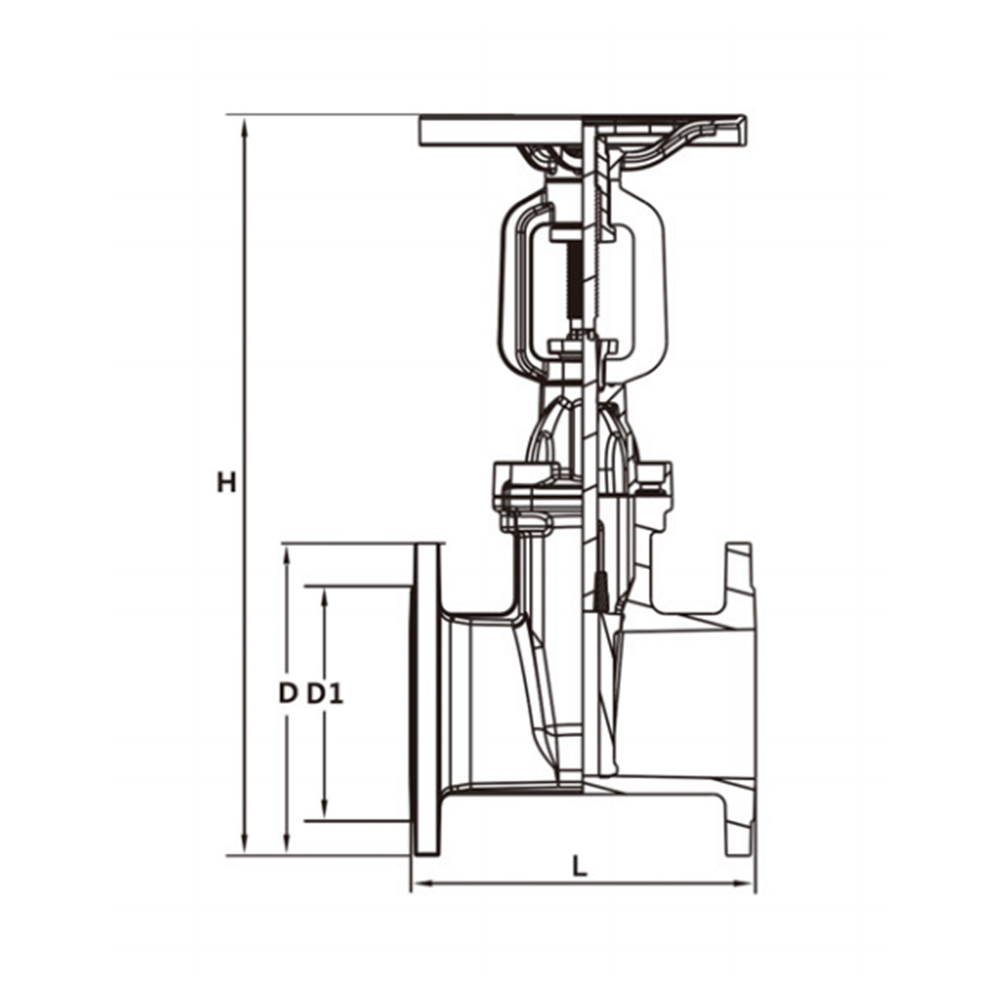

معلمات المنتج
| Z41X-16Q | الاسم المميز | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| ل | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| ح | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| د- الدائرة الخارجية | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| ن عدد الثقوب | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| مركز D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| حandwheel | 180 | 215 | 285 | 330 | 380 | 465 |
