| نموذج | KXT-16C |
| المواصفات | DN40-600 |
| الضغط الاسمي | 1.0/1.6/2.5 ميجا باسكال |
| درجة حرارة التشغيل | 0-80 درجة مئوية |
| الوسائط القابلة للتطبيق | الماء |
| معايير التصميم | جيجابايت/24924-2012 |
نظرة عامة على المنتج

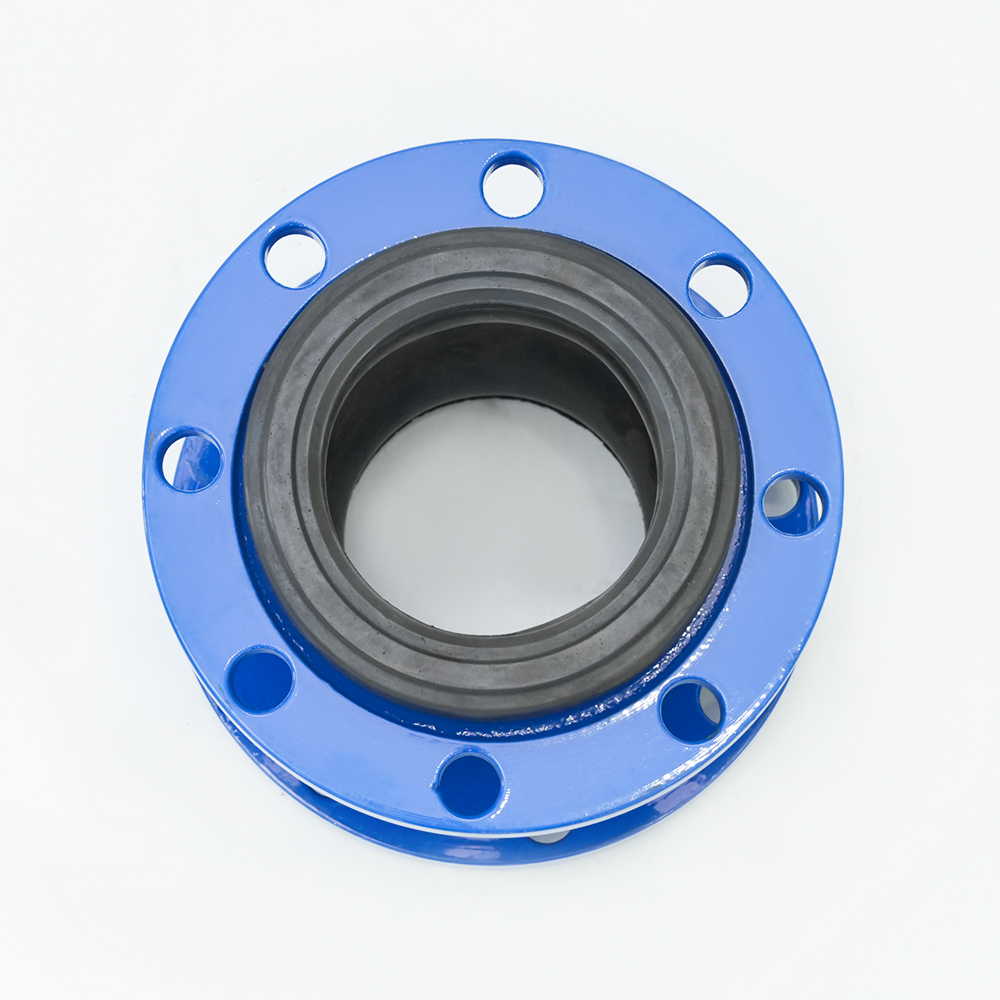

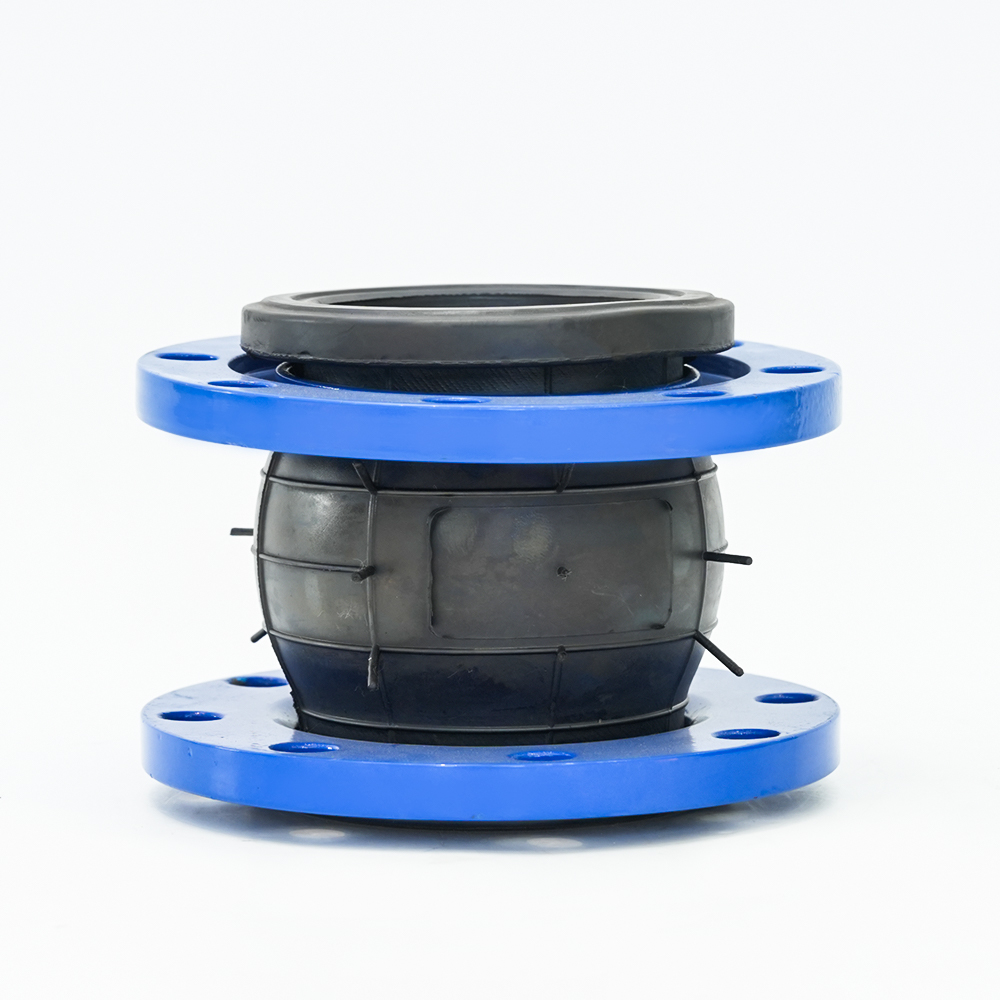

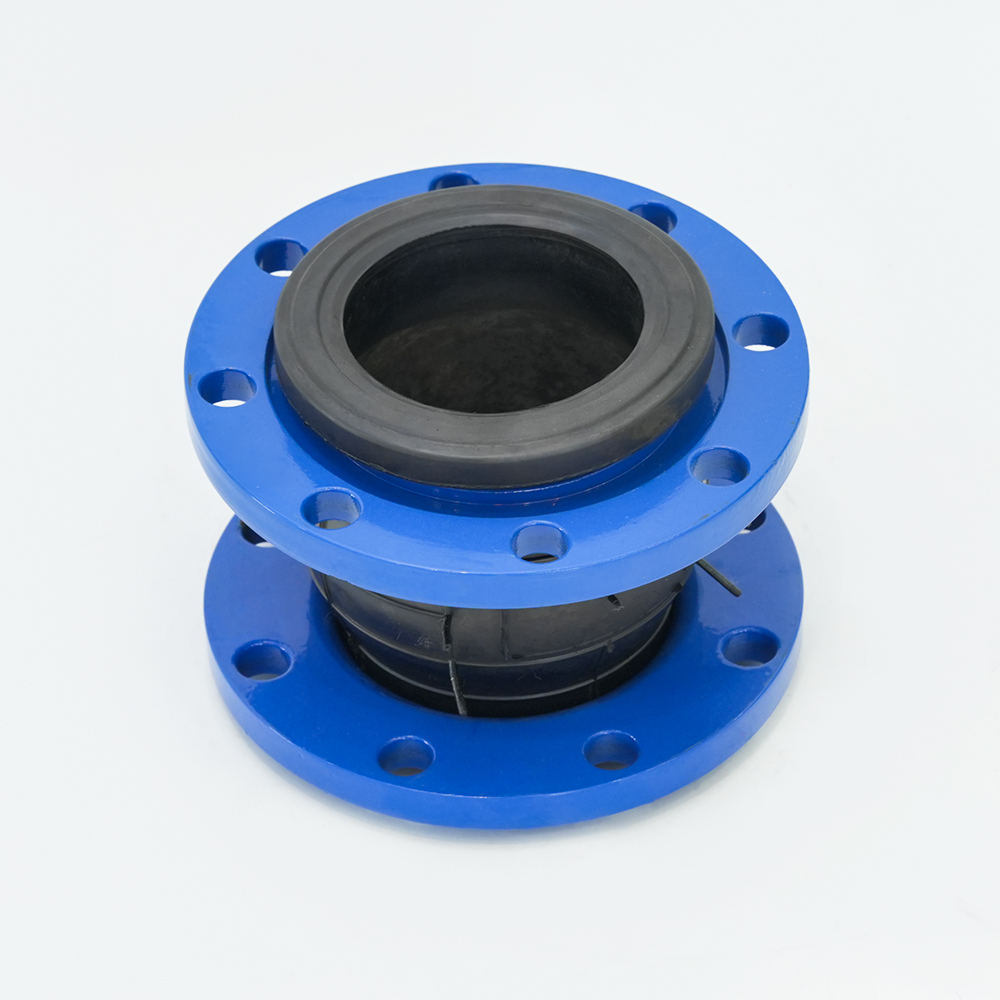

الوصلة المطاطية KXT هي نوع من الوصلة المطاطية، وتسمى أيضًا الوصلة المطاطية الناعمة أو الوصلة المطاطية الممتصة للصدمات. إنها مصنوعة من الغروانية وشفتين من خلال عملية خاصة، وذلك باستخدام عملية صب نفخ الهواء، ومن ثم مبركنة عند درجة حرارة عالية. يتم استخدامه على نطاق واسع لتوصيل أجسام المضخات وخطوط الأنابيب في محطات الضخ وغرف المضخات والتدفئة وتكييف الهواء والتهوية وما إلى ذلك التي تنقل وسائط السوائل المختلفة. يمكنه تمديد، ضغط، وتغيير المواضع، ويمكن أن يمنع بشكل فعال خطوط الأنابيب من التلف بسبب تسوية الأساس.
ميزات المنتج
1. تتميز الوصلة المطاطية ذات الكرة الواحدة بمرونة جيدة وعمر خدمة طويل، خاصة في الأماكن ذات بيئات التثبيت القاسية. لديها القدرة على التكيف جيدة.
2. يتم تركيبه على خط الأنابيب، ويمكنه تعويض الإزاحة المحورية والعرضية والزاوية لخط الأنابيب، مما يضمن التشغيل المستقر لخط الأنابيب، وبالتالي إطالة عمر خدمة خط الأنابيب.
3. لديها وظائف جيدة للحد من الاهتزاز والضوضاء، مما يحسن بشكل كبير بيئة التشغيل لخطوط الأنابيب.
4. منع الكهرباء الساكنة لتجنب الحوادث.
مواد الأجزاء الرئيسية
| الرقم التسلسلي | الجزء الرئيسي | مادة |
| 1 | الموضوع | المطاط القطبي |
| 2 | البطانة | قماش نايلون |
| 3 | هيكل عظمي | سلك فولاذي صلب |
| 4 | شفة | QT450، الفولاذ المصبوب |
المعلمات التقنية للمنتج
| المواصفات (الاسم المميز) | 50 | 65 | 80 | 100 | 125 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| طول الصمام (مم) | 105 | 120 | 135 | 150 | 165 | 180 | 230 | 240 | 255 | 255 | 255 | 255 |
ضغط الاختبار (ميجا باسكال) | السكن | 1.5-2.4 |
| ختم | 1.1-1.76 |
| الضغط الاسمي (ميغاباسكال) | 1.0-1.6 |
| درجة الحرارة المطبقة | 0-80 درجة مئوية |
| الوسائط القابلة للتطبيق | الماء والسوائل ضعيفة التآكل |
