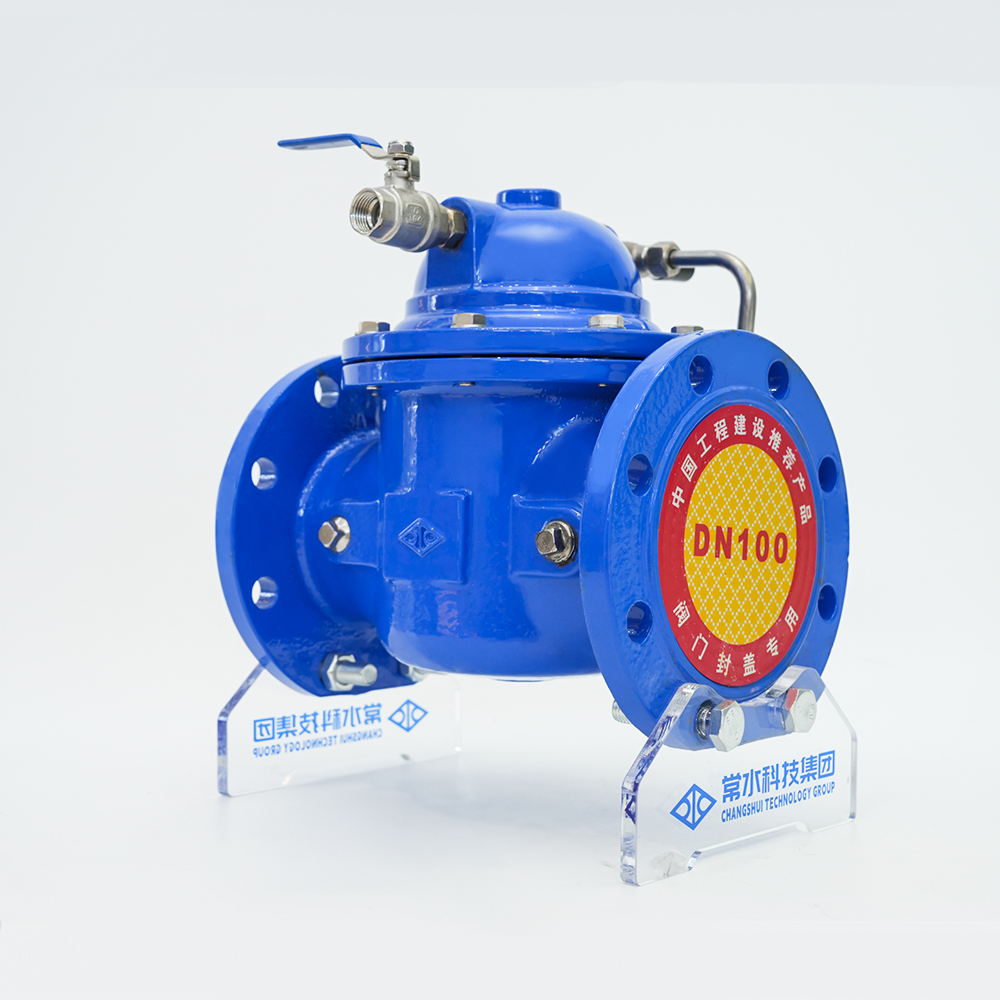

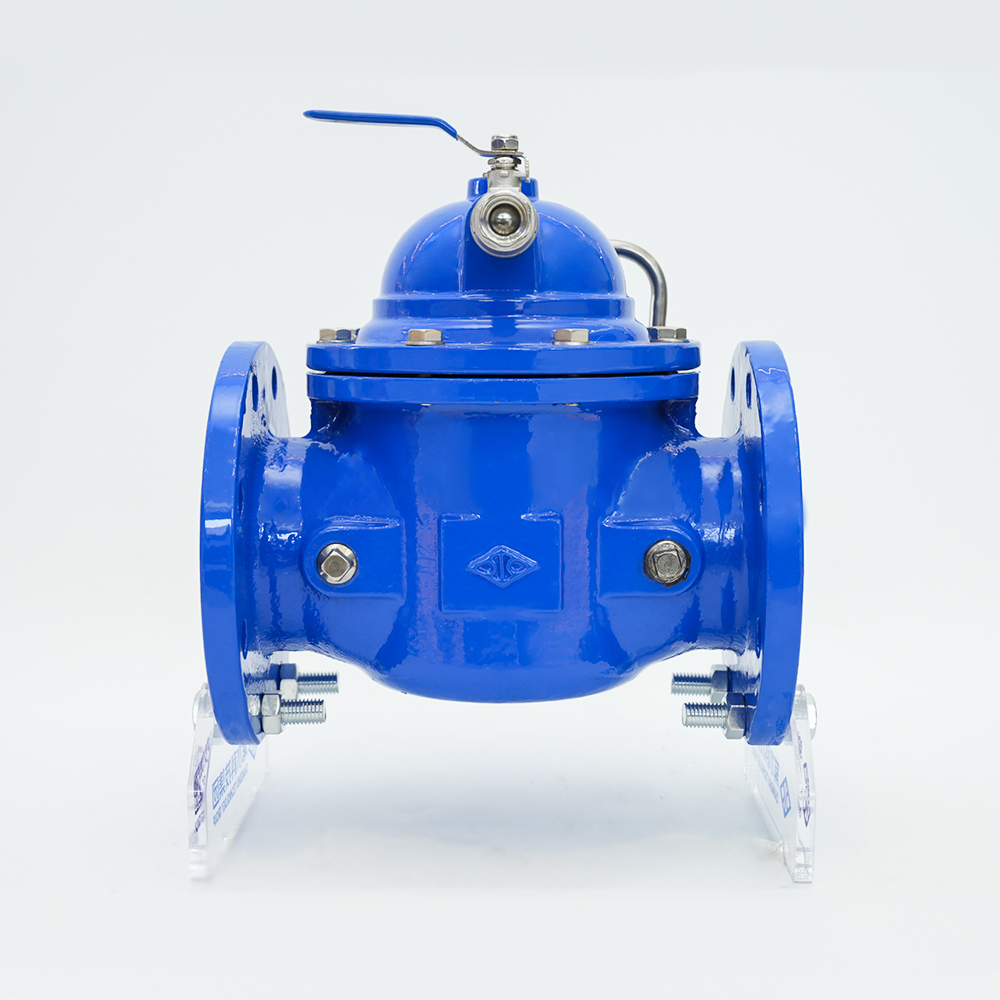

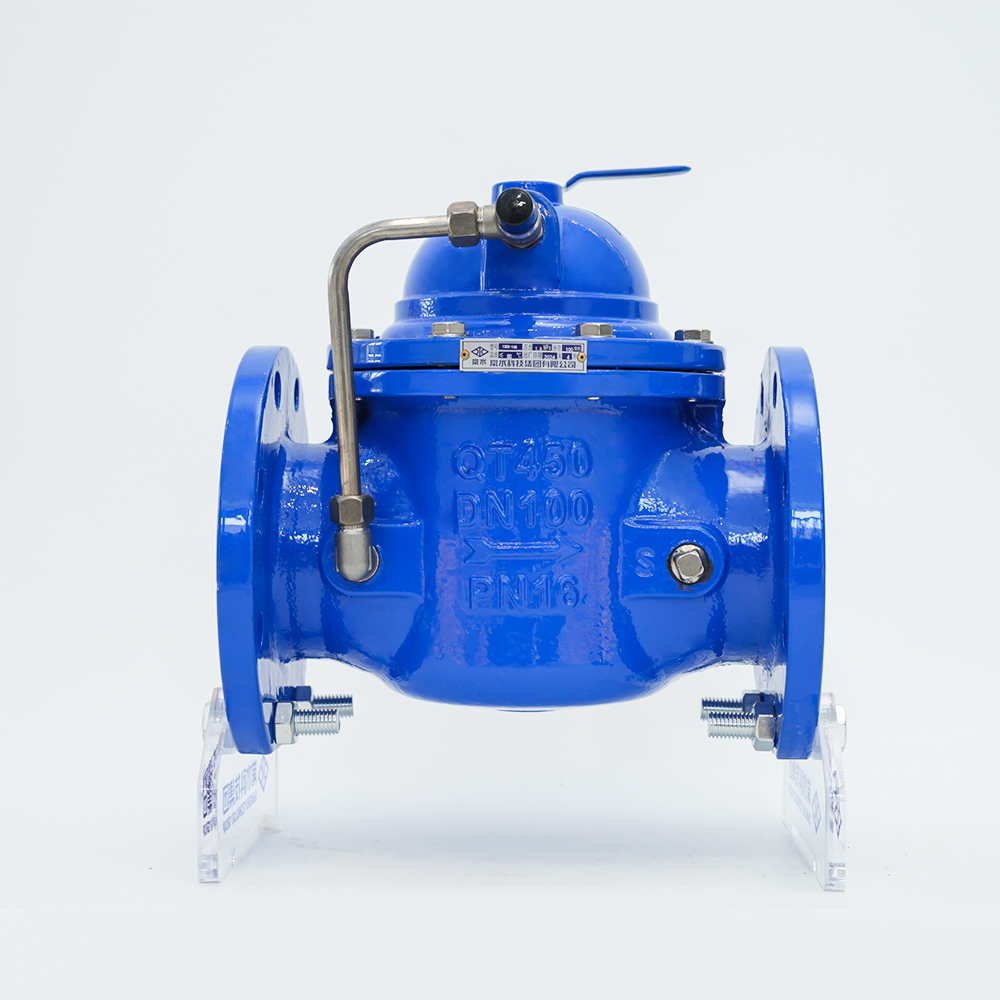

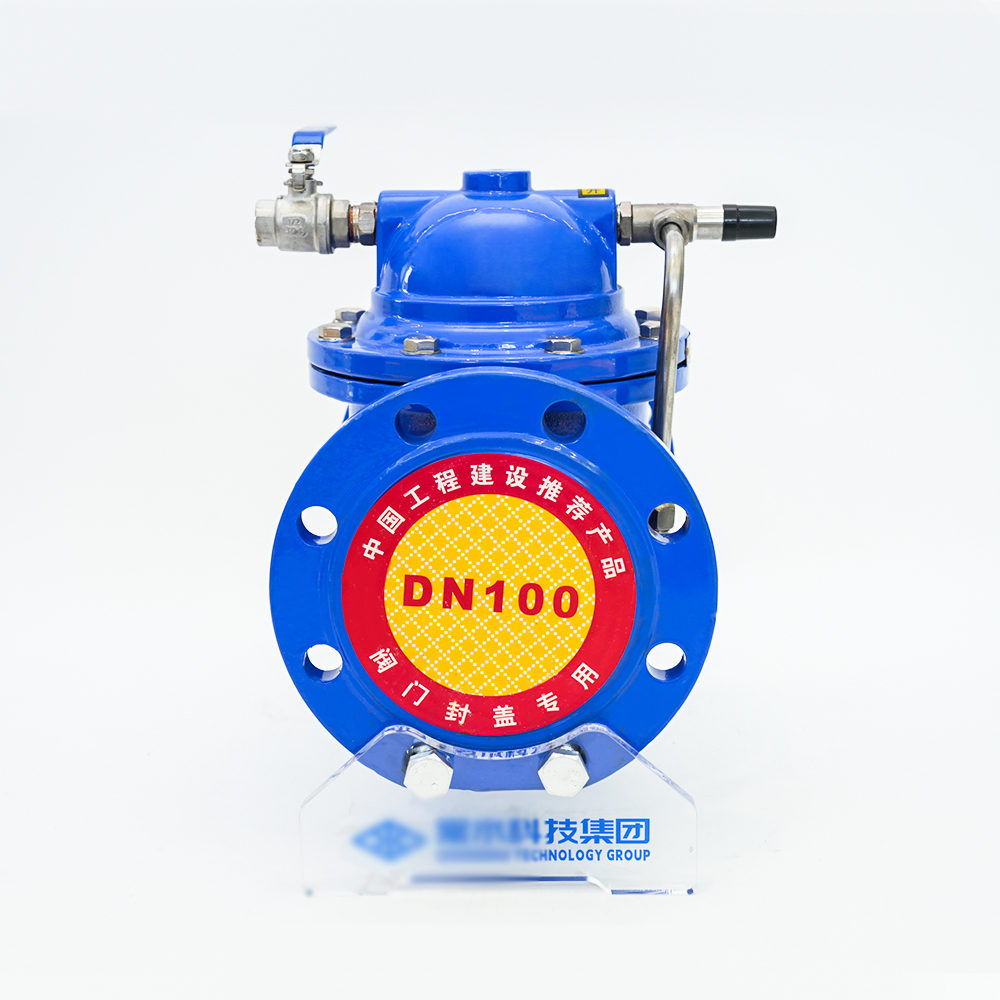

التحكم عن بعد صمام تعويم 100X-16Q

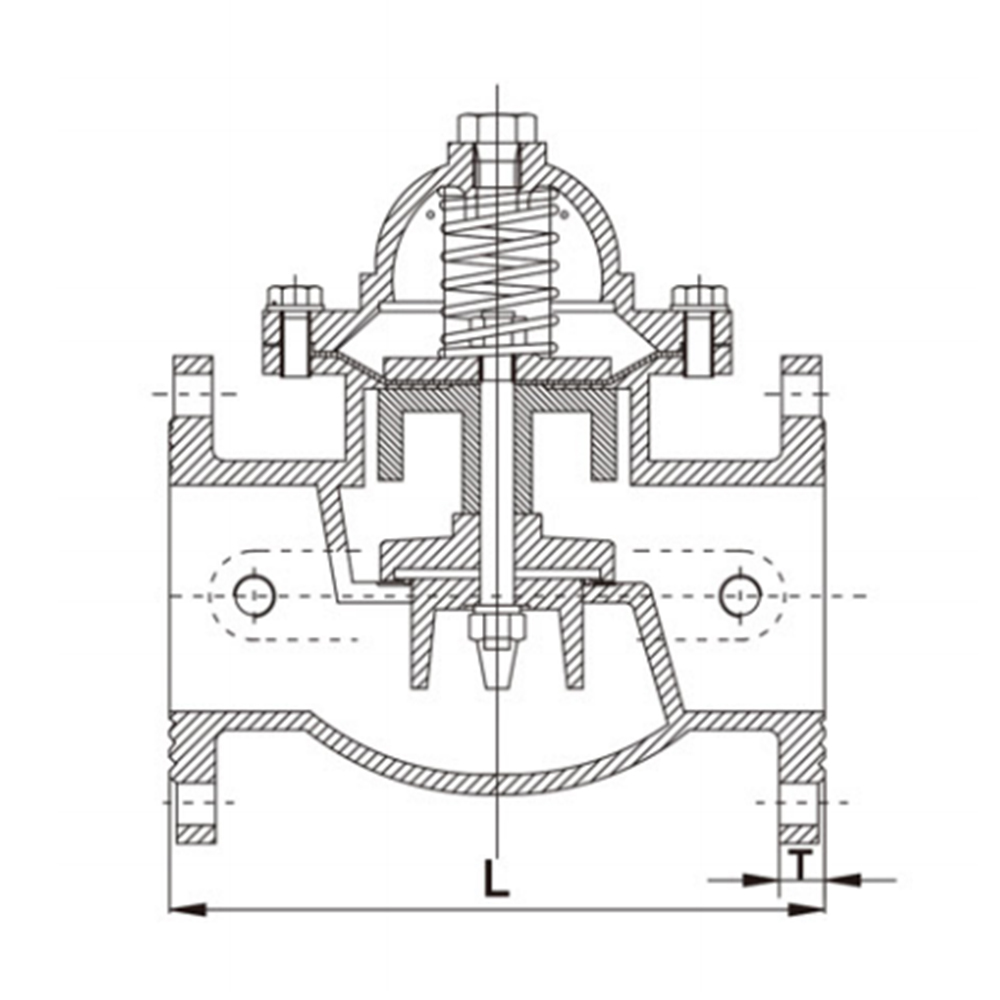

الميزات الهيكلية

صمام التحكم الهيدروليكي هو صمام يتم التحكم فيه عن طريق ضغط الماء. ويتكون من الصمام الرئيسي والقناة الملحقة به، والصمام الطيار، وصمام الإبرة، والصمام الكروي، ومقياس الضغط. اعتمادًا على الغرض والوظيفة ومكان الاستخدام، يمكن أن تتطور إلى صمامات تعويم للتحكم عن بعد، وصمامات تخفيض الضغط، وصمامات فحص بطيئة الإغلاق، وصمامات التحكم في التدفق، وصمامات تخفيف الضغط، وصمامات التحكم الكهربائية الهيدروليكية، وما إلى ذلك. وتنقسم صمامات التحكم الهيدروليكية إلى نوع الحجاب الحاجز ونوع المكبس. مبادئ عملهم هي نفسها. يتم تشغيلها بواسطة فرق الضغط SP بين المنبع والمصب ويتم التحكم فيها بواسطة الصمام الدليلي بحيث يعمل الحجاب الحاجز (المكبس) هيدروليكيًا بشكل تفاضلي ويتم ضبطه تلقائيًا بالكامل بواسطة المكونات الهيدروليكية. قرص الصمام الرئيسي مفتوح بالكامل أو مغلق بالكامل أو في حالة منظمة. عندما يتم تفريغ ماء الضغط الذي يدخل غرفة التحكم فوق الحجاب الحاجز (المكبس) إلى الغلاف الجوي أو منطقة الضغط المنخفض في اتجاه مجرى النهر، تكون قيمة الضغط المؤثرة على الجزء السفلي من قرص الصمام وتحت الحجاب الحاجز أكبر من قيمة الضغط أعلاه، لذلك يتم دفع قرص الصمام الرئيسي إلى وضع الفتح الكامل؛ عندما لا يمكن تفريغ ضغط الماء الذي يدخل إلى غرفة التحكم فوق الحجاب الحاجز (المكبس) إلى الغلاف الجوي أو إلى منطقة الضغط المنخفض في اتجاه مجرى النهر، فإن القوة المؤثرة على مكبس الحجاب الحاجز (المكبس). قيمة الضغط أعلاه أكبر من قيمة الضغط أدناه، لذلك سيتم الضغط على قرص الصمام الرئيسي إلى وضع الإغلاق الكامل. عندما تكون قيمة الضغط في غرفة التحكم فوق الحجاب الحاجز (المكبس) بين ضغط المدخل وضغط المخرج، يكون قرص الصمام الرئيسي في حالة ضبط، ويعتمد موضع ضبطه على تأثير التحكم في الوصلة لصمام الإبرة والصمام الطيار القابل للتعديل في نظام القناة. يمكن للصمام الطيار القابل للتعديل أن يفتح أو يغلق منفذ الصمام الصغير الخاص به من خلال ضغط مخرج التيار ويتغير معه، وبالتالي تغيير الضغط الذي يتم التحكم فيه فوق الحجاب الحاجز (المكبس) والتحكم في موضع ضبط قرص الصمام الرئيسي.

استخدام المنتج

يتكون الصمام من صمام رئيسي وصمام طيار خارجي. تستخدم الكرة العائمة في الماء لربط صمام التوجيه بسبب التغيرات في مستوى السائل، بحيث يقوم الصمام الرئيسي بتزويد الماء ويغلق، وبالتالي التحكم في مستوى الماء في المسبح (الخزان) وبرج الماء ضمن نطاق معين لمنع التدفق الزائد وانخفاض مستوى الماء. الصمام مناسب لأنظمة إمداد المياه الأوتوماتيكية لمختلف حمامات السباحة (الخزانات) وأبراج المياه في المؤسسات الصناعية والتعدينية والمباني المدنية ويستخدم أيضًا في أنظمة إمداد المياه المنتشرة في الغلايات الجوية. يفتح الصمام الرئيسي بسرعة ويغلق ببطء دون التسبب في حدوث مطرقة مائية. إنه مغلق بإحكام ولا يوجد خطر حدوث فيضانات.

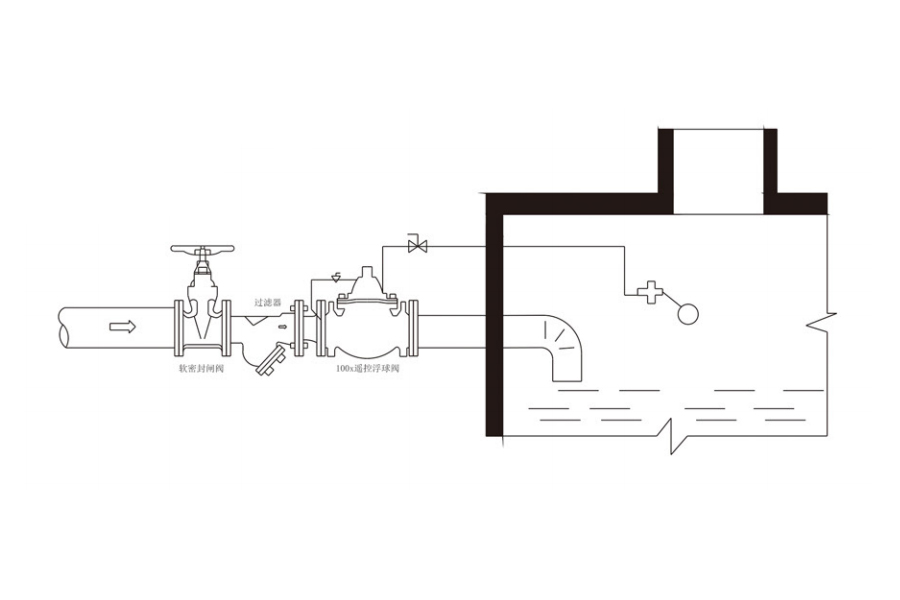

مخطط التثبيت
